En timer med ett schema i 10 steg (5 x på och av).
Schemat kan starta när modulen får ström eller med en trigger signal.
Eller starta schemat med kombination av båda.
Vid varje steg kan tiden justeras från 1 upp till 9999 sekunder.
9999 sekunder är 2.7 timmar.
Denna är inte en standard FRM01 modul utan en specialdesignad modul.

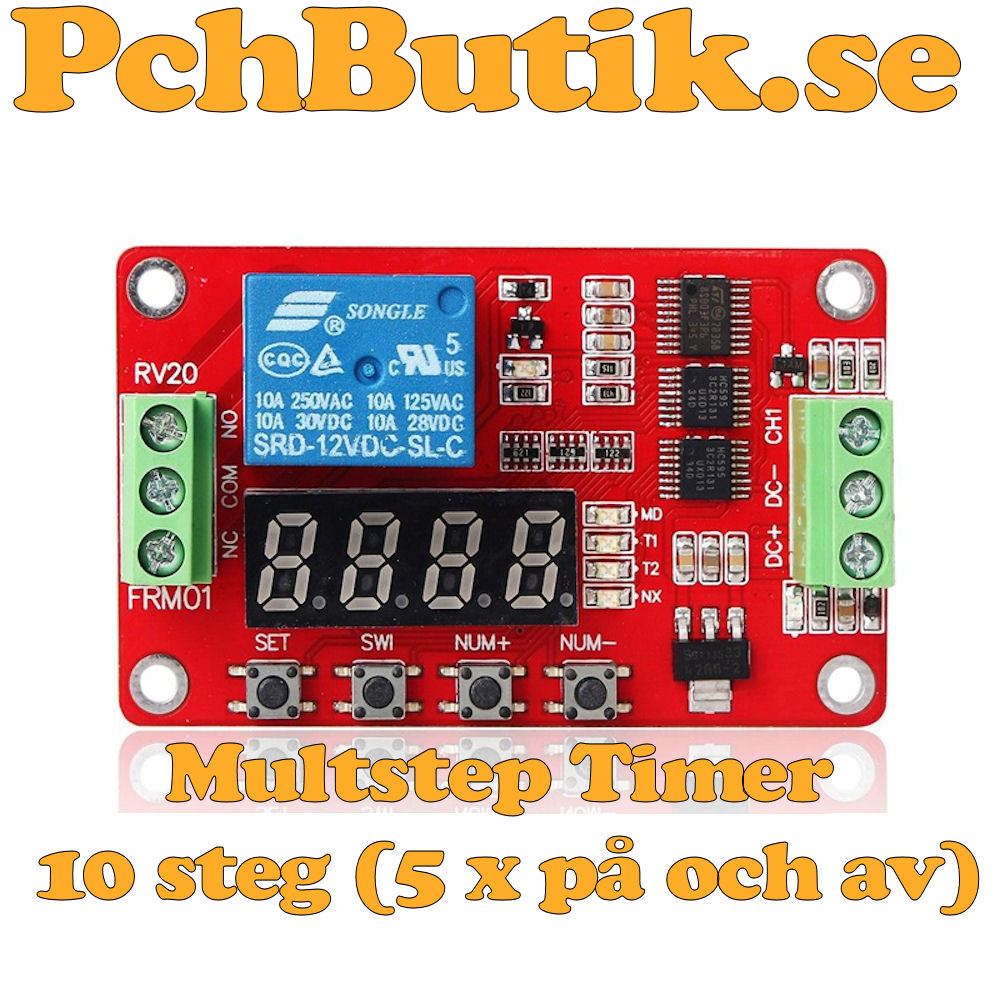

MultiStep Timer styrning som styr en reläutgång genom en sekvens av upp till 10 programmerbara steg.
Varje steg kan ha:
En varaktighet (0–9999 sekunder) på och av
Udda steg slår reläet på, jämna steg slår reläet av
Automatisk trigger, kan starta när modulen får ström och starta nästa steg utan villkor
Eller varje steg kan startas av en extern trigger på ingång CH1 som fallande eller stigande flank

DC+ 12 Volt likström (DC).

DC- Minus pol GND

CH1 signal till trigger när CH1 får ström eller tappar ström (fallande eller stigande flank)

Den kan inte trigga när CH1 sluts mot GND. Men det går att lösa med ett motstånd som pull-up.

SET långt går till inställningsläge och avsluta inställningsläge

Kort tryck på SET för att gå till nästa inställning i steget.

SWI ingen funktion

NUM+ Öka värdet eller nästa alternativ

NUM- Minska värdet eller föregående alternativ

Håll nere SET i 3 sekunder för att gå till inställningar

Välj steg med NUM+ och NUM-. displayen visar "St01" för steg 1

Tryck på SET för att bekräfta valet

Ställ in tiden för steget från 0 till 9999 sekunder

Tryck på SET för att gå till nästa siffra

Tryck på SET för att gå till nästa inställning.

Välj vilket steg som är nästa steg efter aktuellt steg.

Displayen visar ex. "n 02". för att nästa steg ska vara stg 2.

Tryck på SET för att gå till nästa inställning.

Trigger är det som startar nedräkning av tiden för steget.

Det kan vara automatisk. Displayen visar ex. "t A".
Det kan vara på signal på CH1. Displayen visar ex. "t r" Rising (Stigande).
Det kan vara när signal avslutas på CH1. Displayen visar ex. "t F" Falling (Fallande).

Håll nere SET i 3 sekunder för att avsluta inställningar

Detta är inställningarna från början.

Steg	Sekunder	Relä	Trigger	Nästa steg
St01	0002	OFF	AUTO	n 02
St02	0003	ON	AUTO	n 03
St03	0004	OFF	AUTO	n 04
St04	0005	ON	AUTO	n 05
St05	0006	OFF	AUTO	n 06
St06	0007	ON	AUTO	n 07
St07	0008	OFF	AUTO	n 08
St08	0009	ON	AUTO	n 09
St09	0010	OFF	AUTO	n 10
St10	0011	ON	AUTO	n 11
St11	0012	OFF	RISING	n 12

Relä ON OFF går inte att ändra

I menyn till vänster kan du hitta flera exempel.
Hittar du inget exempel, men tror att det går att skapa ett schema för det du behöver.
Kontakta oss så kan vi lägga upp ditt som exempel.

På högra sidan, hittar du var du kan köpa modulen och andra liknande produkter.

Skapad 20260418 av Per-Anders Hult för PchButik.se.
