MultiStep - exempel2

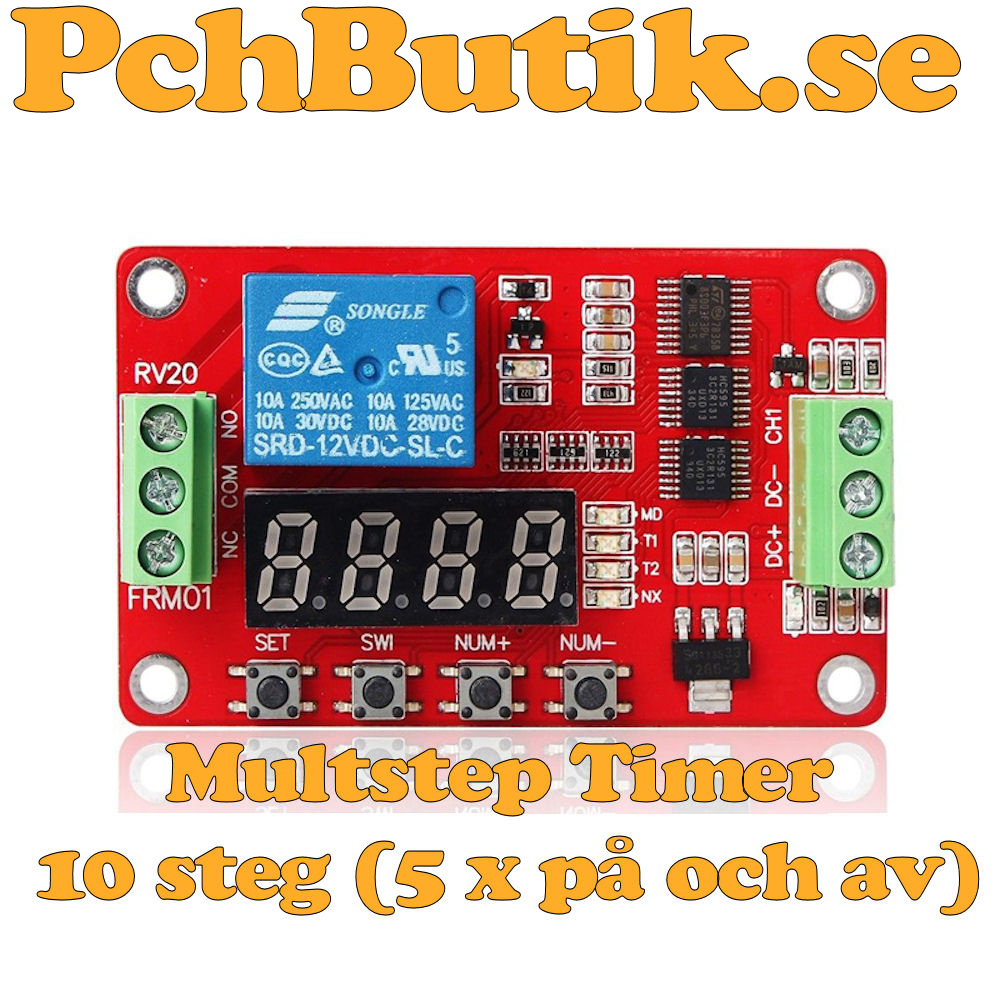

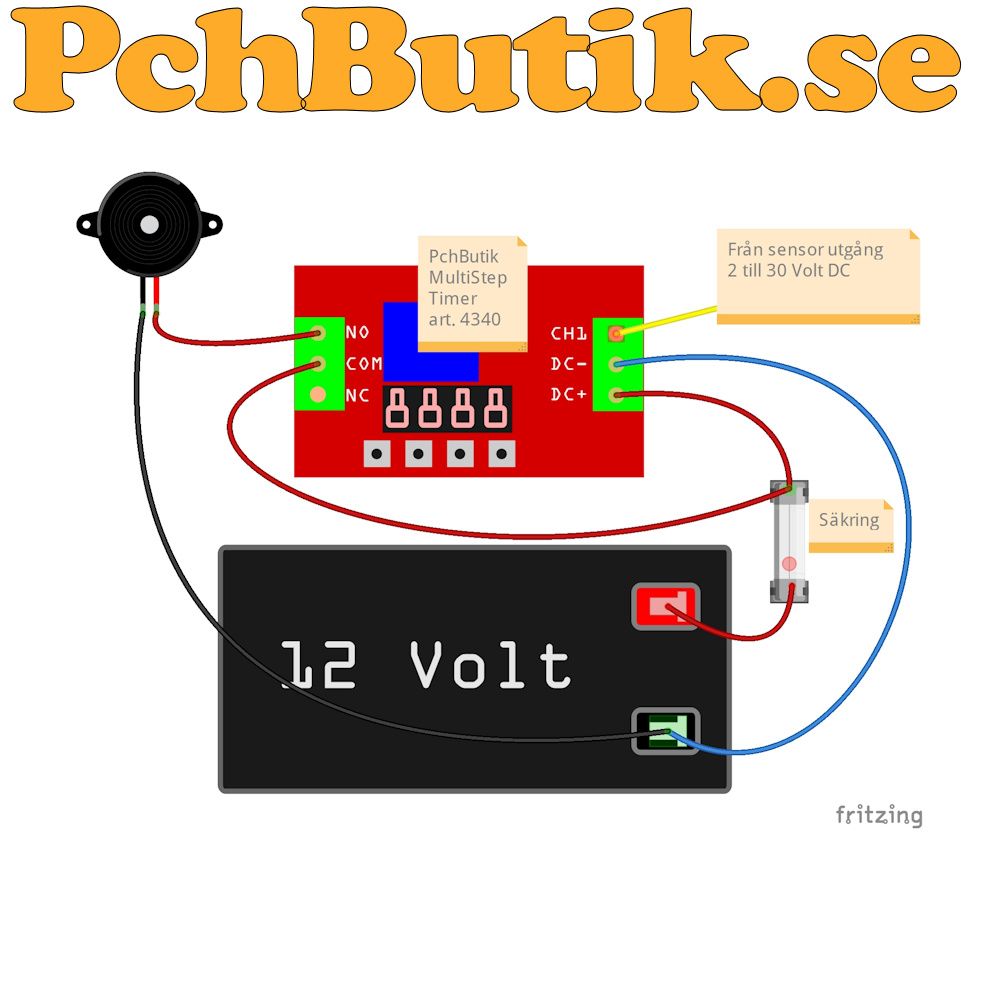

MultiStep modulen har en transistor förstärkare på ingången CH1.
Den har också ett motstånd på 1K före transistorn Bas.
Detta gör att modulen kan styras med spänning 2 till 30 Volt DC
I extrema fall ner till 1.3 Volt DC
Den har också ett motstånd på 1K före transistorn Bas.
Detta gör att modulen kan styras med spänning 2 till 30 Volt DC
I extrema fall ner till 1.3 Volt DC

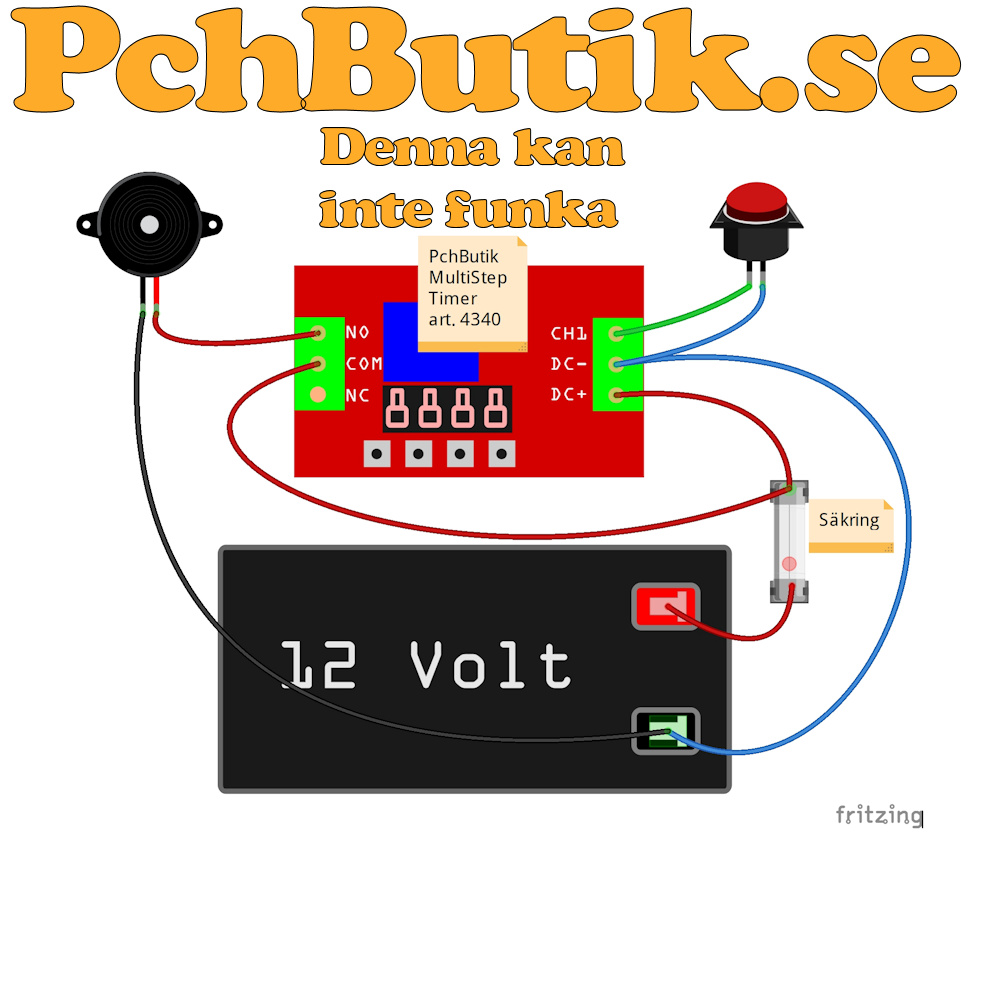

Koppling i bild ovan kan inte funka, MultiStep modulen måste ha ström in på CH1
Många moduler och sensorer har en utgång som sluter mot jord när den aktiveras.
Dessa utgångar kallas Öppen kollektor eller Öppen dränering.
För att får detta att fungera korrekt, måste du använda en pull-up resistor.
Många moduler och sensorer har en utgång som sluter mot jord när den aktiveras.
Dessa utgångar kallas Öppen kollektor eller Öppen dränering.
För att får detta att fungera korrekt, måste du använda en pull-up resistor.

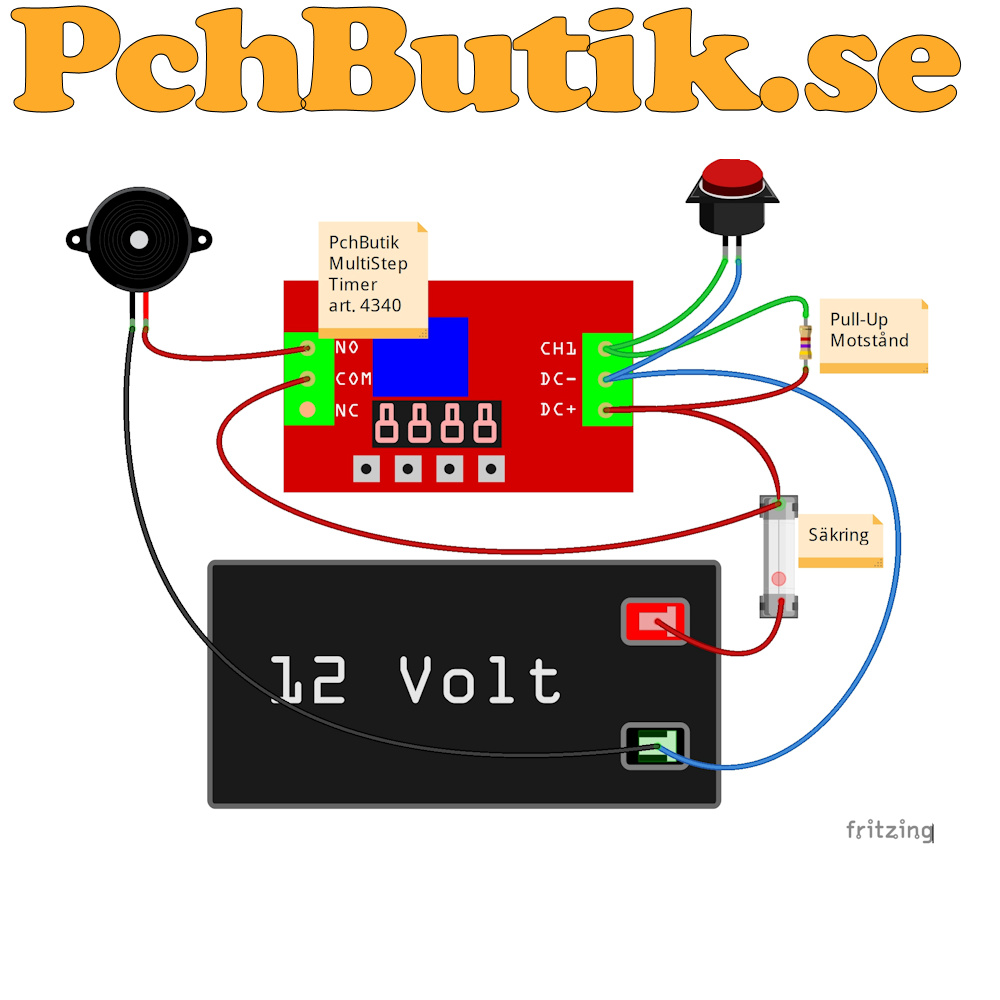

Koppling i bild ovan har ett Pull-Up motstånd som löser detta problem.
Lämpligt värde på pull-up motståndet 4K7 (=4700 Ohm).
I detta exempel kommer CH1 ha hög signal och få låg signal när knappen trycks.
När knappen trycks in får CH1 en fallande signal.
För att trigga en fallande signal, ska inställning vara "Tr F" .
Lämpligt värde på pull-up motståndet 4K7 (=4700 Ohm).
I detta exempel kommer CH1 ha hög signal och få låg signal när knappen trycks.
När knappen trycks in får CH1 en fallande signal.
För att trigga en fallande signal, ska inställning vara "Tr F" .

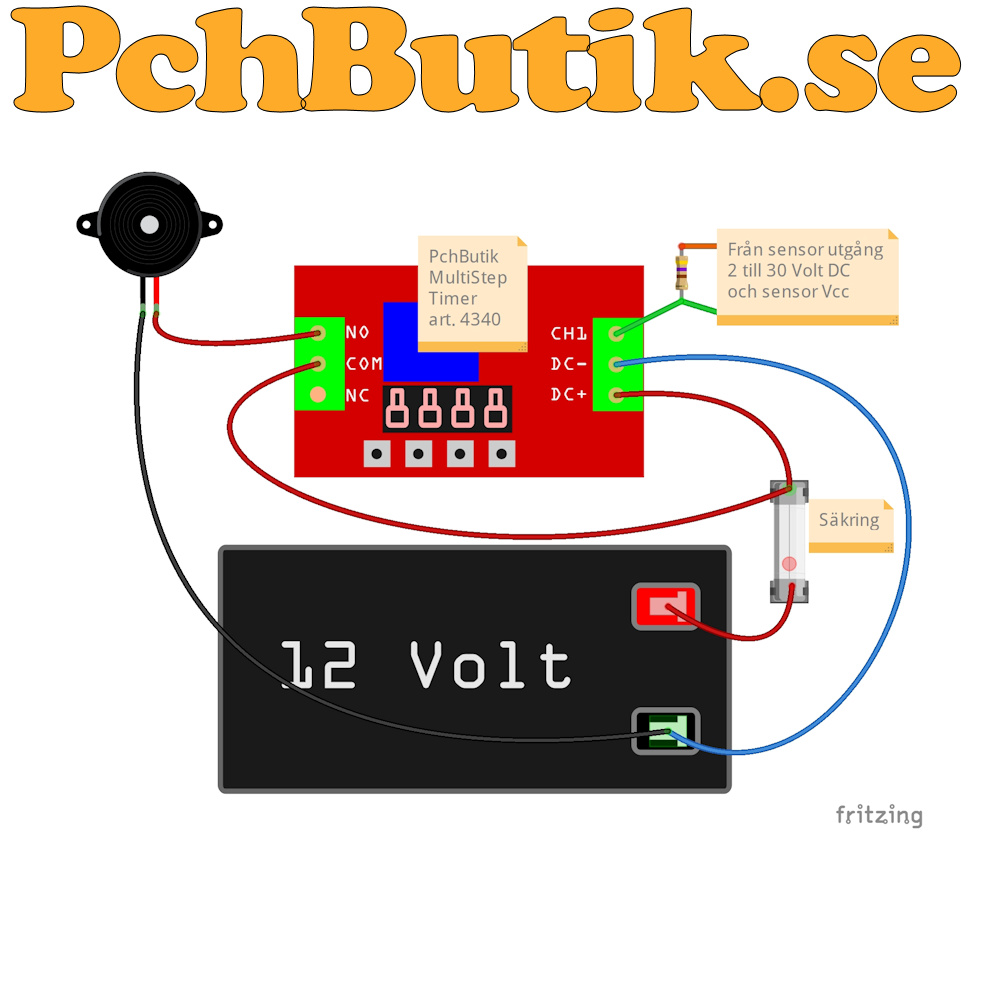

Koppling i bild ovan har ett Pull-Up motstånd vid sensor.
VIKTIGT! Använd sensorens ström för ström till Pull-Up motståndet.
Annars kan MultiStep Timer 12 Volt skada sensorn/givare.
När sensorn aktiveras, kommer CH1 få en fallande signal.
Denna lösning fungerar på sensor/givare som bara har en öppen kollektor.
VIKTIGT! Använd sensorens ström för ström till Pull-Up motståndet.
Annars kan MultiStep Timer 12 Volt skada sensorn/givare.
När sensorn aktiveras, kommer CH1 få en fallande signal.
Denna lösning fungerar på sensor/givare som bara har en öppen kollektor.

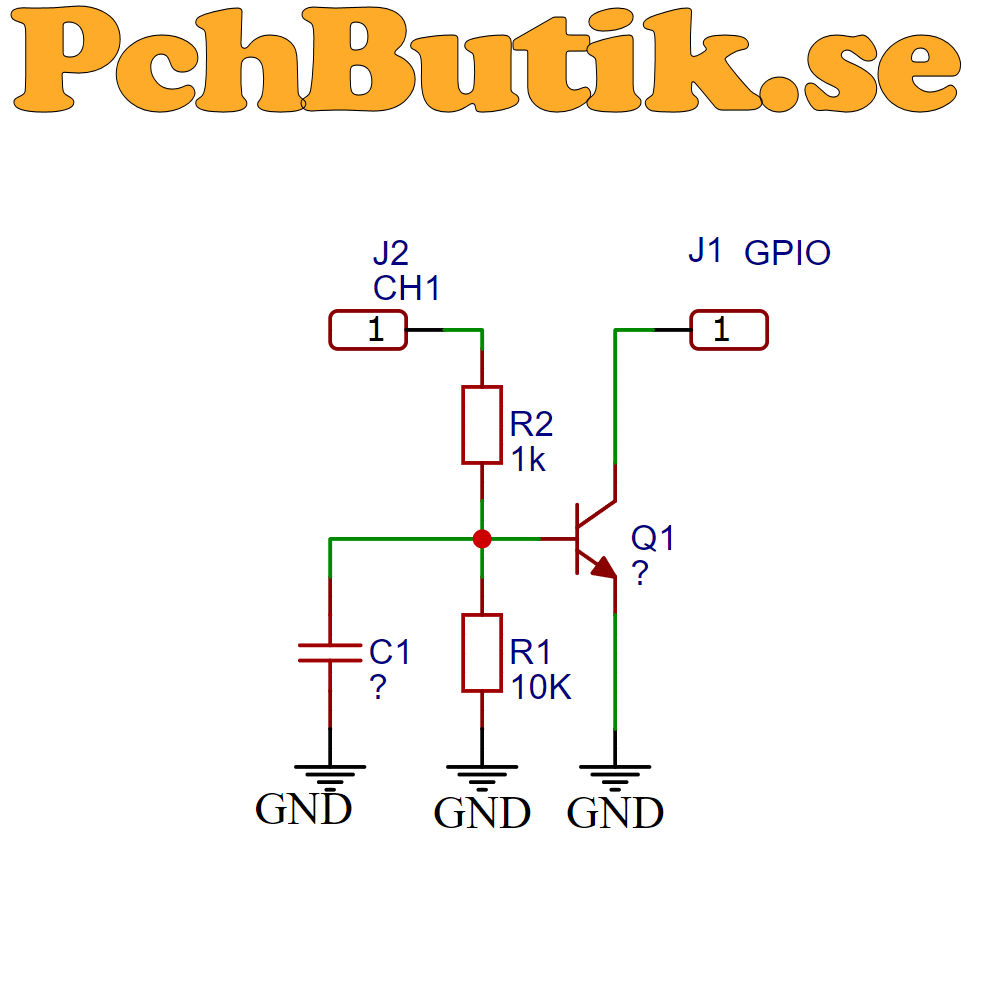

Schema från MultiStep timer från CH1 till GPIO.
Frågor och svar från ChatGPT.
Vad kallas en signal ut som endast kan dra mot GND?
Det kallas:
👉 Open Collector (för bipolära transistorer)
eller
👉 Open Drain (för MOSFET)
🔧 Alternativa benämningar
Sinking output (”sänkande utgång”)
Current sink
🧠 Kort förklaring
En sådan utgång kan:
✔ Dra signalen till GND (LOW)
❌ Kan inte driva HIGH själv
👉 Därför behövs ett pull-up motstånd
🔚 Sammanfattning
👉 Rätt term är:
Open Collector / Open Drain
(eller mer generellt: sinking output)
Varför väljer man denna typ av utgång?
Varför väljer man en utgång som bara kan dra mot GND? (Open Collector / Open Drain)
Den här typen av utgång används inte av en slump — den löser flera praktiska problem som push-pull inte klarar lika smidigt.
🔗 1. Flera enheter kan dela samma signal (”wired-AND”)
Flera utgångar kan kopplas ihop direkt
Ingen risk att två enheter ”slåss” (en HIGH, en LOW)
👉 Om någon drar LOW → hela linjen blir LOW
Det kallas:
👉 Open Collector (för bipolära transistorer)
eller
👉 Open Drain (för MOSFET)
🔧 Alternativa benämningar
Sinking output (”sänkande utgång”)
Current sink
🧠 Kort förklaring
En sådan utgång kan:
✔ Dra signalen till GND (LOW)
❌ Kan inte driva HIGH själv
👉 Därför behövs ett pull-up motstånd
🔚 Sammanfattning
👉 Rätt term är:
Open Collector / Open Drain
(eller mer generellt: sinking output)
Varför väljer man denna typ av utgång?
Varför väljer man en utgång som bara kan dra mot GND? (Open Collector / Open Drain)
Den här typen av utgång används inte av en slump — den löser flera praktiska problem som push-pull inte klarar lika smidigt.
🔗 1. Flera enheter kan dela samma signal (”wired-AND”)
Flera utgångar kan kopplas ihop direkt
Ingen risk att två enheter ”slåss” (en HIGH, en LOW)
👉 Om någon drar LOW → hela linjen blir LOW
