QVGA320x240

Drivkretsen i denna modul är ILI9341 och använder 4 trådar SPI-interface.

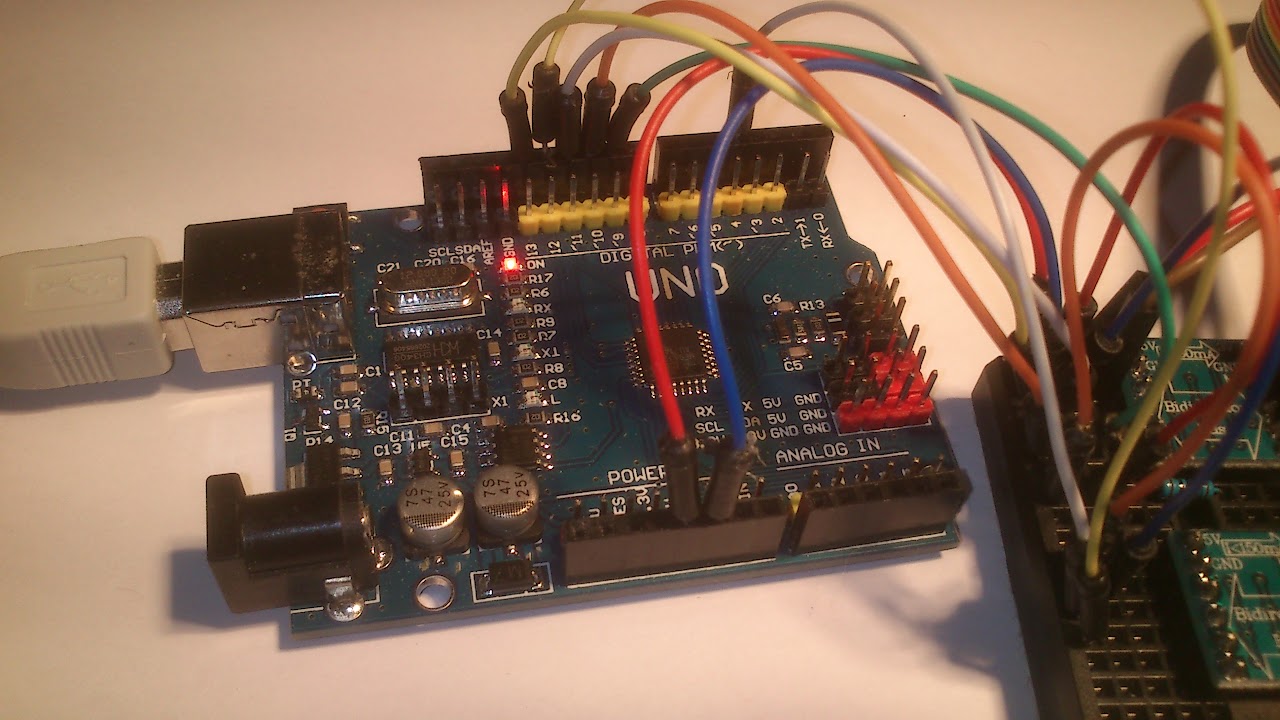

En fördel med denna display är att den inte tar många portar på UNO-kortet, och då finns fler portar kvar för övriga experiment.

Video: Genomgång av QVGA320x240 display.

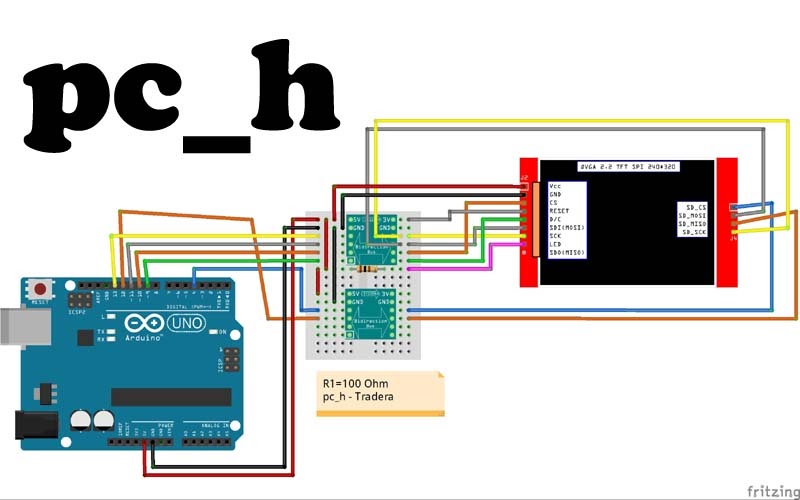

Stiftrad J2 är till displayen

Vcc: Drivspänning 5 Volt.

GND: Jord.

CS: Chip select. Om det är flera moduler på en SPI-buss måste dessa ha var sin CS.

Exempel: SD-kortets CS kan vara kopplat till port 4 och displayens CS till port 10 på UNO-kortet.

RESET: Här är den inte styrd från UNO-kortet, utan permanent kopplad till 3 Volt.

D/C (Data/Command): Command används för inställningar i SPI-bussen, till exempel bakgrundsbelysning, ljusstyrka eller adress för kommande data.

Data är det som ska visas på displayen.

MOSI: Master Output Slave Input, data från UNO-kortet.

SCK: Serial Clock, klockar en puls för varje bit.

LED: Ström till bakgrundsbelysningen. Denna måste ha ett 100 Ohms motstånd när den körs med 5 Volt.

MISO: Master Input Slave Output, behöver inte kopplas.

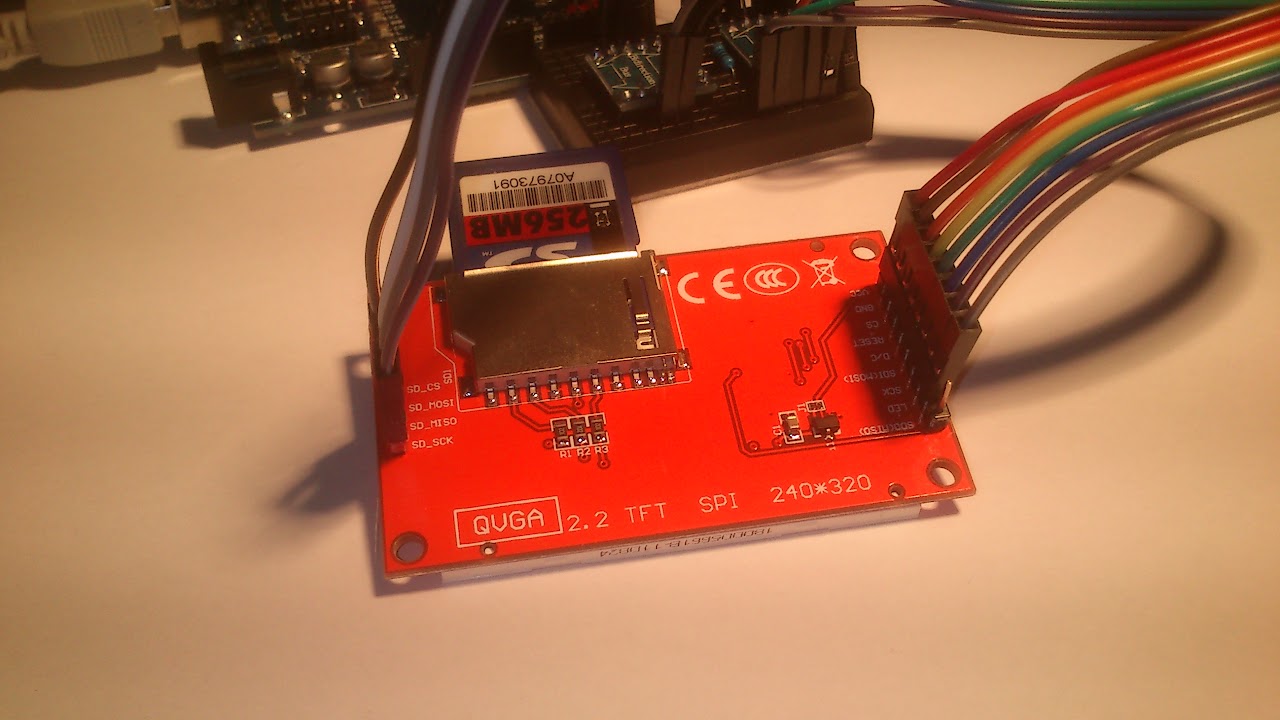

Stiftrad J4 är till SD-kortet

DS_CS: Chip select.

DS_MOSI: Master Output Slave Input, data från UNO-kortet.

DS_MISO: Master Input Slave Output.

DS_SCK: Serial Clock.

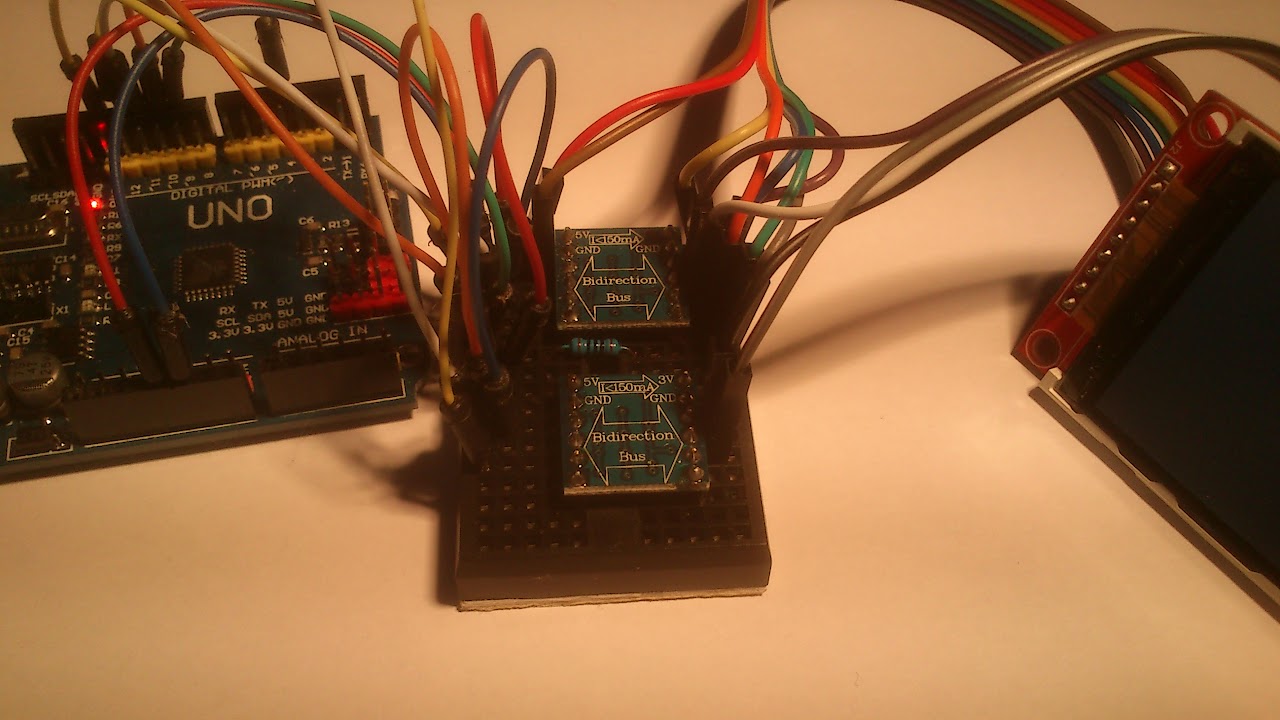

Modulen måste ha 3 Volts nivå till portarna. Speciellt RESET måste ha 3 Volt.

Om du inte ska använda SD-kortläsaren räcker det med en 4-bitars nivåanpassning.

MISO behöver inte kopplas, eftersom det inte går någon data från displayen till UNO-kortet.

Använder du bara displayen och inte kortläsaren behöver du inte koppla kablar till de vänstra stiften märkta SD_xxxx.

Bilder som är med i bildspelet finns att ladda ner längst ner på originalsidan.

Video: Exempel och test av QVGA320x240.

Video/Embed: Fördjupning del 1.

Video/Embed: Fördjupning del 2.

Arduino-kod

#include <Adafruit_GFX.h>      // Core graphics library

#include "Adafruit_ILI9341.h"  // Hardware-specific library

#include <SPI.h>

#include <SD.h>


// TFT display and SD card share hardware SPI.

// For Arduino Uno: pin 11 = MOSI, pin 12 = MISO, pin 13 = SCK.


#define TFT_DC 9

#define TFT_CS 10

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC);

#define SD_CS 4


void setup(void) {
	Serial.begin(9600);

	tft.begin();
	tft.setRotation(3);
	tft.fillScreen(ILI9341_BLUE);

	Serial.print("Initializing SD card...");
	if (!SD.begin(SD_CS)) {
		Serial.println("failed!");
	}
	Serial.println("OK!");
}

void loop() {
	// max 8 tecken i filnamn

	bmpDraw("krymp.bmp", 0, 0);
	delay(1000);
	bmpDraw("Banner2.bmp", 0, 0);
	delay(1000);
	bmpDraw("bread.bmp", 0, 0);
	delay(1000);
	bmpDraw("Banner2.bmp", 0, 0);
	delay(1000);
	bmpDraw("Level.bmp", 0, 0);
	delay(1000);
	bmpDraw("Banner2.bmp", 0, 0);
	delay(1000);
	bmpDraw("Rain.bmp", 0, 0);
	delay(1000);
	bmpDraw("Banner2.bmp", 0, 0);
	delay(1000);
	bmpDraw("Budget.bmp", 0, 0);
	delay(1000);
	bmpDraw("Banner2.bmp", 0, 0);
	delay(1000);
}

// Opens a Windows BMP and displays it at the given coordinates.

#define BUFFPIXEL 20


void bmpDraw(char *filename, uint8_t x, uint16_t y) {
	File bmpFile;
	int bmpWidth, bmpHeight;
	uint8_t bmpDepth;
	uint32_t bmpImageoffset;
	uint32_t rowSize;
	uint8_t sdbuffer[3 * BUFFPIXEL];
	uint8_t buffidx = sizeof(sdbuffer);
	boolean goodBmp = false;
	boolean flip = true;
	int w, h, row, col;
	uint8_t r, g, b;
	uint32_t pos = 0, startTime = millis();

	if ((x >= tft.width()) || (y >= tft.height())) return;

	Serial.println();
	Serial.print(F("Loading image &#039;"));
	Serial.print(filename);
	Serial.println(&#039;\&#039;&#039;);

	if ((bmpFile = SD.open(filename)) == NULL) {
		Serial.print(F("File not found"));
		return;
	}

	if (read16(bmpFile) == 0x4D42) {
		Serial.print(F("File size: "));
		Serial.println(read32(bmpFile));
		(void)read32(bmpFile);
		bmpImageoffset = read32(bmpFile);

		(void)read32(bmpFile);
		bmpWidth = read32(bmpFile);
		bmpHeight = read32(bmpFile);
		if (read16(bmpFile) == 1) {
			bmpDepth = read16(bmpFile);
			if ((bmpDepth == 24) && (read32(bmpFile) == 0)) {
				goodBmp = true;

				rowSize = (bmpWidth * 3 + 3) & ~3;
				if (bmpHeight < 0) {
					bmpHeight = -bmpHeight;
					flip = false;
				}

				w = bmpWidth;
				h = bmpHeight;
				if ((x + w - 1) >= tft.width()) w = tft.width() - x;
				if ((y + h - 1) >= tft.height()) h = tft.height() - y;

				tft.setAddrWindow(x, y, x + w - 1, y + h - 1);

				for (row = 0; row < h; row++) {
					if (flip)
						pos = bmpImageoffset + (bmpHeight - 1 - row) * rowSize;
					else
						pos = bmpImageoffset + row * rowSize;

					if (bmpFile.position() != pos) {
						bmpFile.seek(pos);
						buffidx = sizeof(sdbuffer);
					}

					for (col = 0; col < w; col++) {
						if (buffidx >= sizeof(sdbuffer)) {
							bmpFile.read(sdbuffer, sizeof(sdbuffer));
							buffidx = 0;
						}

						b = sdbuffer[buffidx++];
						g = sdbuffer[buffidx++];
						r = sdbuffer[buffidx++];
						tft.pushColor(tft.color565(r, g, b));
					}
				}

				Serial.print(F("Loaded in "));
				Serial.print(millis() - startTime);
				Serial.println(" ms");
			}
		}
	}

	bmpFile.close();
	if (!goodBmp) Serial.println(F("BMP format not recognized."));
}

uint16_t read16(File &f) {
	uint16_t result;
	((uint8_t *)&result)[0] = f.read();
	((uint8_t *)&result)[1] = f.read();
	return result;
}

uint32_t read32(File &f) {
	uint32_t result;
	((uint8_t *)&result)[0] = f.read();
	((uint8_t *)&result)[1] = f.read();
	((uint8_t *)&result)[2] = f.read();
	((uint8_t *)&result)[3] = f.read();
	return result;
}

Problem?

Om det inte går att läsa från SD-kortet, kontrollera att det är formaterat med FAT och inte NTFS.
